1、常規磁選存在的問題及獲得高品位磁鐵礦精礦的途徑
國內外普遍使用的筒式磁選機等常規磁選設備，生產實踐早已證明它們是拋棄合格尾礦的好設備，因而得到廣泛應用。但是由于其磁場強度較高，磁場力較大，磁場恒定會使成千上萬的單體磁鐵礦顆粒及連生體顆粒在磁場中產生強大的磁化磁團聚，離開磁場后，由于剩磁的存在產生剩磁磁團聚。因而在磁選過程中磁選精礦存在兩種夾雜，一是磁性夾雜，二是非磁性夾雜或叫機械夾雜。磁性夾雜使連生體進入磁選精礦，非磁性夾雜使單體脈石和礦泥進入磁選精礦，兩者均使磁選精礦品位降低，因此單一常規磁選難以獲得高品位磁鐵礦精礦。
磁選精礦或中礦鐵品位（β）可由下式表示：
式中，分母部分為（單體磁鐵礦+連生體+單體脈石）的總質量。
由※式可見，欲提高磁選精礦鐵品位的辦法就是降低分母中單體脈石含量和連生體的含量。即是必須充分分出單體脈石及連生體。筒式磁選機，一般的磁重選礦機，或者由于其磁場強度太高，磁場力太強，或者由于分散程度不夠，反向分出單體脈石及連生體的分離力不夠，它們都存在磁化磁團聚對單體脈石及貧富連生體的裹攜及夾雜作用，因而使精礦品位不高。欲獲得高品位磁鐵礦精礦和超級磁鐵礦精礦，必須研制能充分分散磁團聚的高效磁重選礦設備，這種設備除存在合理而變化的磁場外，尚應存在與磁力方向相反的能有效分出單體脈石和連生體的強大的反向分離力。
自上世紀80年代以來，我國選礦工作者為解決上述常規磁選存在的弊端，即存在磁性夾雜和非磁性夾雜兩個弊端，進行了高效磁重選礦機的研制開發及應用，取得了突破性的進展。
2、磁——重聯合磁選機的進展
自二十世紀80年代以來我國磁——重聯合磁選機無論在理論上還是在實踐上均獲得重大突破。首先是1985年首鋼礦業公司及鄭州礦產綜合利用研究所在實驗室小型實驗設備研究基礎上研制出的磁重聯合選礦機——磁團聚磁重聯合磁選機。它是在分析原有磁重選礦機——底部磁系永磁磁力脫水槽利弊基礎上研制出的一種新型磁重選礦機。原有底部磁系永磁脫水槽的鐵氧體永久磁鐵堆——塔形磁系作為一個整體磁系放置在錐形槽體的中下部，其磁場范圍集中在中下部，槽體上部磁場強度非常低，因而允許的上升水流速度較低，只能脫除礦泥和微細粒脈石，作粗選時，脫泥效果還可以，作精選作業時，當上升水速適當提高，溢流中往往帶出單體細粒磁鐵礦，尾礦品位跑高。不能分出粗粒脈石，更不能分出連生體。因而品位提高幅度不大。
磁團聚磁重選礦機與永磁磁力脫水槽最大區別在于將集中的磁系（塔形鐵氧體永久磁鐵堆）改為分散的多圈多層結構，相鄰兩層有一定間隔（形成環形永磁場），從而使磁場在垂直方向和徑向得以適當均勻分布，磁場力作用范圍寬了；同時筒體由永磁脫水槽的單一錐形槽體改為帶收縮口的筒體和錐體構成，給水方式由直沖式改為旋轉給入方式，從而使其允許的上升水速得到較大提高。由于物料給入后選分路徑經歷多次磁場區和非磁場區分散得比永磁脫水槽好，因而分選指標得以較大提高。該機既可以作為磁鐵礦選礦廠的粗選作業，也可以作為精選作業。它依靠相對較高的上升水速能分出礦泥和細粒脈石和細粒貧連生體，因而較磁力脫水槽品位提高幅度大了許多。
首鋼礦業公司和鄭州礦產綜合利用研究所，隨后又根據下部礦量分出中礦后，礦量有所變少的分析還研制出了變徑型磁團聚重選機，在結構上更趨合理，該機在太鋼峨口鐵礦精選細篩下產物，精選效果有了明顯的提高。
二十世紀90年代劉秉裕教授（現鞍山金裕豐選礦科技有限公司董事長、總工程師，原鞍山鋼鐵學院——現遼寧科技大學選礦教授）在分析磁聚機利弊基礎上研制發明了“電磁式低弱磁場磁重選礦機——磁選柱”。他分析認為永久磁鐵產生的是恒定磁場，恒定磁場不僅磁場大小不能改變，而且不能產生可調的脈動磁場，因而在磁力脫水槽和磁聚機中不能高效地分散磁鐵礦的“磁化磁團聚”，磁化磁團聚如果得不到有效的分散，必將使夾雜于其中的單體脈石，礦泥不能徹底分出，連生體就連貧連生體也不能徹底分出，從而即使作為精選作業也獲得不了高品位磁鐵礦精礦。新型磁重選礦機的設計理念應該是高分散的電磁的，磁場應該是脈動的，可調的，應該產生持續向下的較大的磁場力，從而允許較大的上升水流速度，以產生與磁力方向相反且較大的尾礦（中礦）分離力。
劉秉裕教授自1992年以來先后研制生產出PVC板磁選柱，玻璃鋼磁選柱和不銹鋼磁選柱，分別于1994年、1999年和2000年工業應用。以上為第一代磁選柱；2003年以后為適應我國磁鐵礦石更趨貧、細、雜難選的需要，鞍山金裕豐選礦科技有限公司又開發研制出第二代、第三代磁選柱——裕豐磁選柱。該機除選分性能更優外，在生產操作上可以實現磁場強度，精礦排礦閥門開度、上升水量等的自動控制。從而生產過程更穩定，生產指標更高更好?，F(xiàn)在一、二、三代磁選柱在全國各大中小磁鐵礦選礦廠，如本鋼歪頭山選礦廠、南芬選礦廠、通鋼板石選礦廠、馬鋼姑山選礦廠、太鋼尖山選礦廠、峨口選礦廠、安鋼舞陽礦業公司選礦廠及許多中小型選礦廠應用500余臺。
2003年首鋼礦業公司在分析磁聚機利弊基礎上，參考磁選柱的優點研制開發出“復合閃爍磁鐵礦精選機——電磁聚機。該機的特點是在圓筒形的直立的分選筒內自上而下置入多個電磁直線圈，多個直線圈自上而下順序通斷電，從而產生下移磁場力，同時在分選筒的下部設有一個永磁環形磁系，將最下直線圈放下的磁性產物吸向錐體，在給礦裝置中心通過一水管引入一給水管，到底錐上部反向形成上升水流。磁力向下，上升水流沖帶力向上，從而使入選礦漿中礦泥，單體脈石及貧連生體向上進入溢流，而成為尾（中）礦，而下部底流產出高品位磁鐵礦精礦。該機自動化程度較高，磁場強度及底流排礦閥及上升水量可以進行自動調節。電磁聚機是永磁磁聚機的換代產品，是一種類磁選柱產品，在首鋼水廠及大石河選礦廠及一些中小型磁鐵礦選礦廠得到工業應用。
由于磁選柱是一種磁鐵礦高效精選設備，它能在所處理的磁鐵礦石磨礦細度與常規磁選比較相對較粗，即單體解離度不高的情況下，高效分出連生體，從而獲得高品位磁鐵礦精礦，或通過提高品位增加效益或通過適當放粗磨礦粒度達到增產的目的，所以頗受廣大磁鐵礦選礦廠的歡迎，市場廣闊。因此自2005年以來出現了種種仿制磁選柱產品。各家名字叫“磁選柱“的產品性能不盡一樣，用戶應當首選名牌產品，以免影響生產，造成不應有的損失。
CSX磁場篩選機
磁場篩選機，簡稱磁篩，是中國地質科學院鄭州礦產綜合利用研究所近幾年研制的利用磁選精礦在低弱均勻磁場中單體磁鐵礦與磁鐵礦與脈石的連生體存在的磁性差異，使單體磁鐵礦實現有效團聚，增大了與連生體粒度差，密度差，再利用安裝于磁場中的專用篩子，將在均勻弱磁場中由于磁化磁團聚而形成品位得以提高了的鏈狀磁聚體，被隔在篩子的給礦側，而脈石和連生體礦粒由于磁性弱，大致以分散狀態存在，因而可以透過篩孔尺寸比其最大礦物顆粒粒度大許多倍的篩子的另一側，從而得以有效分離。
據報道該機自2002年工業化以來，已在國內10余家磁鐵礦選礦廠應用20余臺，例如唐鋼廟溝鐵礦，山西興旺鐵礦，河南欒川金吉鐵礦等。其品位提高幅度2—5個百分點。
2001年以來其他研究院所和院校，還研究開發了另外一些磁——重選礦機，其中有東北大學資源與土木工程學院研制的DFX型電磁精選機（又稱脈沖振動磁場磁選柱）、酒鋼集團公司張明達總工程師研制的磁重分選器、河北理工大學與北京科技大學“國家十五攻關課題：高質量鐵精礦選礦新工藝及裝備研究“項目——低場強自重介質跳汰機、昆明理工大學國土資源學院研制的永磁系螺旋旋轉磁場磁選機等。它們或未見大規模工業應用，或仍處于小型試驗或工業試驗階段。
3、裕豐磁選柱
電磁式低弱磁場磁重選礦機裕豐磁選柱，由于其外形象根柱子，浮選上有個外形像柱的浮選機，名稱叫浮選柱，磁重選上電磁式低弱磁場磁重選礦機外形也像根柱子，效仿浮選柱，將其名稱簡稱為磁選柱。
磁選柱根據其磁場勵磁方式，磁場強度的強弱及分選原理其學名應為電磁式低弱磁場脈動磁場磁重選礦機。其結構由給礦斗及給礦管、溢流槽、分選圓筒、底錐、精礦排礦閥門，電磁系及勵磁電控柜等構成。它由電磁系產生脈動下移磁場，由底部引入上升水流，下部產出高品位磁鐵礦精礦，上部溢出以連生體為主的中礦。它區別于磁聚機，選分原理更合理，由于存在下移磁場力，因而允許的上升水速更高，分選效果更佳。3
．1裕豐磁選柱結構磁場特性及特點

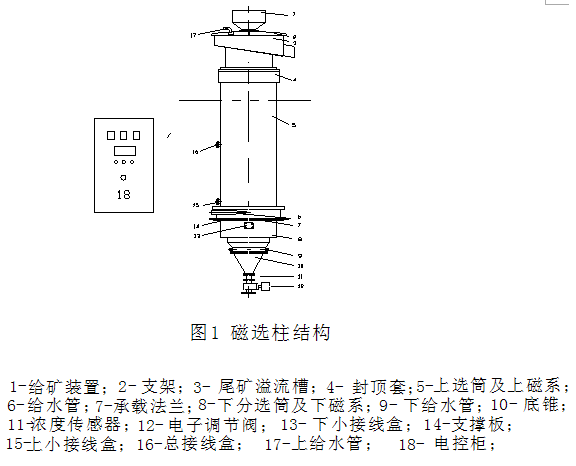

裕豐磁選柱是磁選柱發明人劉秉裕教授在原磁選柱基礎上的更新?lián)Q代產品，現由鞍山金裕豐選礦科技有限公司生產，為國家專利產品，專利號為ZL200420070348.X。其結構如圖1所示。
裕豐磁選柱自上而下，由給礦斗及給礦管、溢流槽、分選筒、底錐、上、下外套、精礦排礦閥門、上、下電磁系及勵磁電控柜構成。在磁選柱的上、下分選筒及上、下外套之間自上而下裝有多個具有一定間隔的勵磁線圈，由特制的勵磁電控柜自上而下次序通斷電，產生循環往復的下移脈動磁場，磁場時有時無，時強時弱。同時，磁選柱由下而上二點或三點供水，引入高速旋轉上升水流，從而可使入選的磁性物料經歷多次磁聚合與多次充分分散，分選的精度高，可獲得含雜很少的高品位磁鐵礦精礦。磁選柱結構簡單、無運轉部件、磁場強度及其變化周期可調，允許的上升水流速度高達2—6cm/s，精礦排礦濃度55%～74%，電耗低，幾乎沒有檢修維護工作量，可實現自動化操作。

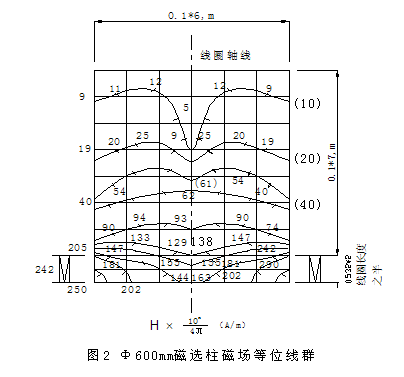

裕豐磁選柱的磁場特性如圖2所示。
圖2示出的是CXZ60裕豐磁選柱的磁場特性。給出的是一個線圈通電時的靜態磁場特性圖（實際是動態的）。圖中示出的是實測某一線圈在通電狀態下的靜態磁場等位線群、線圈上下對稱，只劃出了其上半部。由圖2可知位于線圈上、下部的磁性礦物均受到指向線圈軸向中心的磁場力作用，即處于線圈上部或下部的磁性礦物或磁鏈均受到指向線圈軸向中心的磁力作用，處于線圈上、下部的磁性物料均被磁力拉向線圈內部，只不過由于下移磁場力和重力的作用較大，而向下拉動的距離大，而向上拉動的距離小而已。從而被上升水流凈化的磁性物料被最終拉到精礦排礦口而產生高品位磁鐵礦精礦。
3.2裕豐磁選柱分選過程
給礦由給礦斗經給礦管給入磁選柱中上部，由返水盤噴出的水吹散，磁性礦粒在下移磁場力和重力聯合作用下，呈間斷方式被拉向下一線圈，在兩線圈之間，及該線圈斷電時，由于磁力大大減弱，被高速旋轉上升水流剪切而分散，使夾雜于其中的單體脈石、礦泥及連生體，特別是貧連生體沖帶向上，在相對強大的旋轉上升水流舉力作用下，上升至溢流沿排出而成為以連生體為主的磁選柱尾礦，實際上是需要再磨再選的中礦。通常磁選柱尾礦（中礦）應經濃縮磁選機濃縮后，直接給入二段或三段球磨機再磨再選。
分選過程中，給礦中的磁性物粒首先是被通電線圈產生的磁場所磁化，被磁化的磁性礦粒成為磁偶極子，眾多磁偶子互相吸引成為磁鏈。被磁化的眾多取向于磁場力方向的磁鏈?zhǔn)亲儜B(tài)的，先是細長，然后在外圍又吸持一些磁性礦粒，進而又在磁場力作用下，磁鏈?zhǔn)湛s、變粗變短，即所謂的‘磁聚合’。當該線圈斷電時，斷電的瞬時磁鏈在高速旋轉上升水流作用下，通過周向剪切，縱向上沖而得到較充分的分散，即所謂的‘分散’。當下一線圈通電和斷電時又經歷一次上述過程。這樣的過程進行多次，使磁性物料在磁選柱一機中得以多次精選，得到高品位磁鐵礦精礦，同時也就降低了SiO2等雜質的含量。
3.3裕豐磁選柱的分選原理

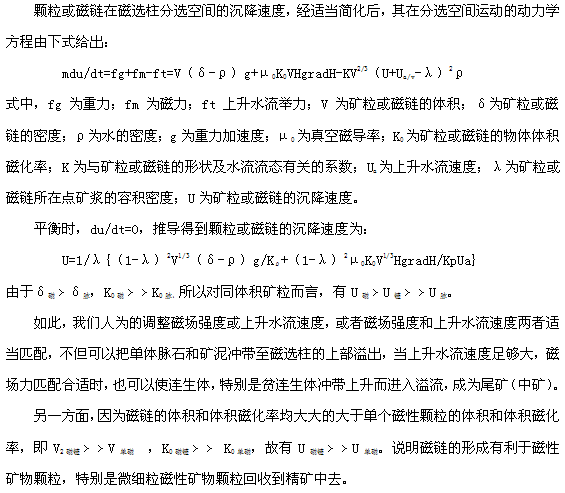

實際上磁鐵礦對磁選或磁——重選礦來說，它既是回收對象又是磁介質，它們就好象是強磁選中的鐵磁性介質一樣，只不過強磁機的鐵磁介質只是介質而非回收對象而已。不斷地新給礦等于既不斷地加入分選對象又不斷地給入磁介質而已。
3.4裕豐磁選柱分選效果
裕豐磁選柱的分選效果，見表1及表2。
注：H—磁場強度；V—上升水流速度；T—磁場變化周期，下同。

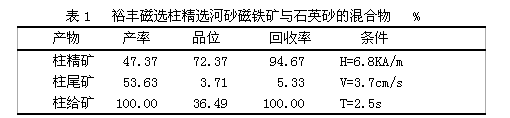

由表1河砂磁鐵礦與石英砂的混合物，小型磁選柱精選結果，柱精品位高達72.37%，接近純磁鐵礦的品位，說明對石英的分出效果非常徹底。柱尾品位還不高，僅為3.71%，說明磁選柱對微細粒單體磁鐵礦的捕捉能力較強。

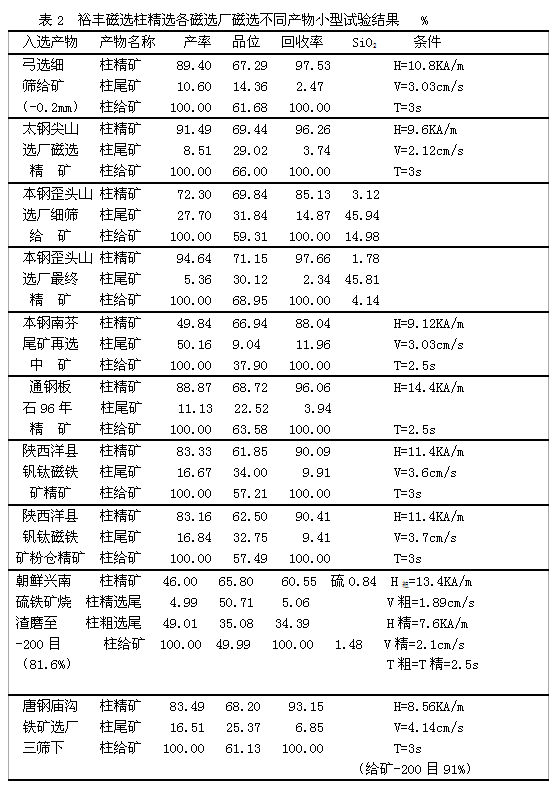

從表2可知，從不同類型磁鐵礦，無論是單一磁鐵礦，還是釩鈦磁鐵礦、硫鐵礦燒渣，還是磁鐵礦尾礦再收產物，不同品位磁鐵礦精礦或中礦磁選柱精選的結果來看，磁選柱均具有非常強的選擇性和適應性，普遍均能由低品位精礦獲得高品位精礦，并具有十分明顯的提質降雜效果?？梢哉f采用磁選柱
