劉 陽 鞍山金裕豐選礦科技有限公司 經 理 工 程 師
李連波 通鋼樺甸礦業公司 經 理 高級工程師
劉秉裕 鞍山金裕豐選礦科技有限公司 董事長 教 授
內容提要： 本文介紹裕豐磁選柱結構、分選原理、應用效益類型，工業應用及其在精選低品位磁選精礦、分選極貧磁鐵礦石及從磁選尾礦中回收磁鐵礦精礦中的高效精選作用；系統介紹了采用常規磁選及裕豐磁選柱精選某礦業公司承德二礦細篩下產物、朝陽某礦業公司三種極貧磁鐵礦原礦及朝鮮某磁鐵礦石磁選尾礦的選礦實驗結果，突出反映了“裕豐磁選柱”高效分出礦泥、單體脈石和連生體，特別是高效分出貧連生體，獲得高品位磁鐵礦精礦的效果。
前 言
在世界范圍內，我國特別突出，由于工業上對鋼鐵產品數量的日趨增加，對鐵礦石和鐵精礦的需求量越來越多，質量要求也隨之提高。品位高，好選的磁鐵礦石越來越少，因而極大地刺激了對品位低、不好選的貧、細、雜鐵礦石資源的開發利用及對二次資源，其中包括對已經磁選的磁選尾礦等的再開發利用。
本文對低品位難選磁鐵礦、精礦的再精選及貧磁鐵礦、極貧磁鐵礦礦石以及以往的磁選尾礦的再開發利用進行試驗研究。
貧、細、雜磁鐵礦石只采用一般的磨礦細度（-200目90%以下）、常規磁選雖然多段，也難以使鐵精礦品位達到64%以上，更不能達到65%至66%以上，往往含Sio2等雜質高或過高，因而對水漲船高的煉鐵、煉鋼對鋼鐵原料的高質量要求，選礦行業為了滿足對鐵精礦數量的巨大要求，并且為了生存和發展，必須對貧、細、雜鐵礦石進行艱難的細磨，甚至微細磨精選，甚至精精選。
對貧、細、雜磁鐵礦石選礦，除了加強預選，采用性能優良的磁力滾筒——磁滑輪外，還須在磁滑輪預選前，采用性能優良的吸出式預選機等措施，盡可能多甩廢、少丟磁性物料外，對已經預選的磁性物料進行細磨甚至微細磨、采用性能好的筒式磁選機，脫泥效果好的磁重選礦機等常規的磁選外，采用“裕豐”磁選柱精選是必不可少的。
近二年來，磁選柱出現了一些仿制產品，由于其性能有些差別和不到位，給上仿制磁選柱的企業由于久調指標不到位，帶來了一定的損失（有例證）。因而，建議欲上磁選柱精選的磁鐵礦選礦廠，在選用磁選柱時要慎重，應辨別是否正牌“裕豐”磁選柱，杜絕上當受騙。
本文介紹“裕豐”磁選柱結構、分選原理及其對不同磁選物料，包括低品位磁選精礦、原礦、磁選尾礦，進行常規磁選和“裕豐”磁選柱精選的工業應用及選礦試驗研究，“裕豐”磁選柱的精選效果均十分突出。
1、“裕豐”磁選柱的結構、分選原理及其效益類型
“裕豐”磁選柱是鞍山金裕豐選礦科技有限公司教授，劉秉裕董事長兼總工程師上世紀九十年代研制開發、推廣的磁鐵礦高效精選設備。進入二十一世紀，2003年以來又進行了三次重大改進，進行了更新?lián)Q代，現已研制生產出CXZ30、CXZ40、CXZ50、CXZ60、CXZ70等的2型及3型“裕豐”精選磁選柱及相應規格的粗選磁選柱（高效脫除給料中的礦泥及粗、細粒脈石）及濃縮磁選柱，在國內外200多家大、中、小磁鐵礦選礦廠工業應用500余臺，取得了或提高精礦品位（提高2～6個百分點）；或提高處理量，增加精礦產量，即在維持原來精礦品位的情況下，通過適當放粗磨礦粒度而提高處理量，增加精礦產量，提高幅度為15%～40%；或既適當提高品位又適當放粗磨礦粒度增加產量，一般提高品位1～2個百分點，提高產量10%～20%。
1． 1 裕豐磁選柱的結構

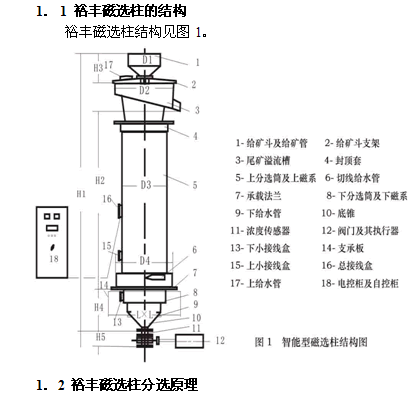

裕豐磁選柱結構見圖1。
裕豐磁選柱由勵磁系統、給礦斗及給礦管，尾礦溢流槽，上、下分選筒、底錐、給水管、上下給水管及閥門和勵磁電控柜構成，分為手控型和智能控制型兩種。
1．2 裕豐磁選柱分選原理
裕豐磁選柱是一種電磁式低弱磁場磁重選礦機，在結構上它采用內外不銹鋼筒體，電磁線圈勵磁，由帶自控的智能化的勵磁電控柜供電，在磁選柱的選分腔內產生循環往復的下移磁場，下移磁場力上下浮動地往下拉動磁性礦粒，使磁性礦粒經歷多次強烈地磁聚合和多次充分分散，同時由磁選柱的下部引入高速旋轉上升水流往上帶出常規磁選分不出的連生體及礦泥和單體脈石，使鐵品位大幅度提高，由低品位精礦產品產出高品位精礦。
磁選柱的尾礦是以連生體為主，單體脈石和礦泥為輔的中礦。該中礦通常須經濃縮磁選機脫水濃縮，濃縮后的磁選中礦直接返到二次或三次球磨機再磨后再選，構成閉路。磁選柱在用于粗精選時，不直接甩棄合格尾礦，而是再磨后由磁選機甩棄合格尾礦。
磁選柱品位提高幅度一般為2～6個百分點。在給礦品位較低時，品位提高幅度可達10個甚14~15個百分點。
1．3裕豐磁選柱的效益類型
目前磁選柱已經在國內外200多家大、中、小型選礦廠得到工業應用，獲得了良好的技術指標和可觀的經濟效益。效益的增加有三種類型：1、質量效益型；2、增產效益型；3、混合效益型
⑴提質效益類型：若磁鐵礦選礦廠所處理的磁鐵礦石結晶粒度不是很粗，在通常的磨礦粒度下，精礦品位只能達到58%～64%之間，但品位太低而難以銷售或買價太低，而需進一步提高；或雖然品位已達65%～67%，精礦中含Sio2等雜質含量較高，需將品位提高或把雜質降低（提高品位的過程就是降雜的過程）。剛好裕豐磁選柱是一種高效提質降雜的選礦設備。該類型是在精礦產量不減產的情況下，靠提高品位或降雜而提高效益的類型。
⑵增產效益類型：若已運行的磁鐵礦選礦廠，為了達到要求的精礦品位（65~68%），所須的最終磨礦粒度較細（當-200目含量在80%以上，甚至-325目在75%以上時），當采用裕豐磁選柱品位還可以往上拔2~4個百分點以上時，這意味著給磨礦粒度放粗提供了2～4個百分點品位的空間，允許最終磨礦粒度作適當放粗，如-200目或-325目含量放粗5～15個百分點，從而可以適當增加原礦處理量（通常可以增加20%～40%）。該類型是在保證原來精礦品位情況下，通過增加原礦處理量，也就增加了精礦產量，降低精礦成本的辦法提高效益。
⑶混合效益類型：若已運行的磁鐵礦選礦廠，在現行的磨礦粒度下，所生產的精礦品位只差1～2個百分點，而上磁選柱精選后，品位提高幅度在3～4個百分點以上時，則上磁選柱精選后，除了滿足提高品位1～2個百分點外，還余富1～3個百分點的品位提高幅度，可以用來將磨礦粒度作適當放粗，從而增加原礦處理量，增加精礦產量。該類型靠既提高品位又增加產量來提高效益。

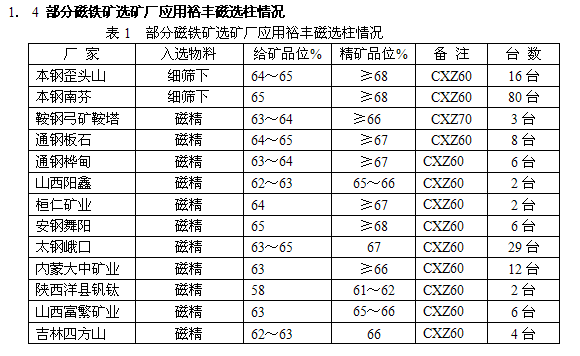

1． 4 部分磁鐵礦選礦廠應用裕豐磁選柱情況
1． 5 裕豐磁選柱在磁選廠應用提質、增產實例
采用磁選柱精選的磁鐵礦選礦廠或以提質為主要目標，或以增產為主要目標，或者既提質又增產，三者都可以大大提高選礦廠的經濟效益。單一提質，單一增產，既提質又增產的選礦廠都有，而以既提質又增產的選礦廠較多。
⑴上表中不少選廠是提質或既提質又增產的例子，這里不作綴述。
⑵ 既提質又增產的例子
① 吉林通化四方山選礦廠
該廠原來日產品位65%～66%鐵精礦400多噸，1999年采用兩臺CXZ60磁選柱精選磁選最終精礦，維持原來精礦產量，其他不變，將精礦品位提高到67%～68%。2002年根據市場需要，又生產品位65%～66%的精礦，目標放在增產上，他們將細篩篩角作了適當放緩，結果日產品位65%～66%的精礦由400多噸提高到500多噸。2004年為了進一步增產，他們又上了兩臺CXZ60磁選柱，采用兩段磁選柱連選，通過適當放粗細篩篩孔，增加了原礦處理量和精礦產量，精礦產量由500多噸增加到600多噸。
② 遼寧燈塔振發選礦廠
該廠是兩段磨礦，一段采用ф1.83×3.5M,二段采用ф1.5×4.5M球磨機，兩個系列，每個系列采用一臺CXZ60磁選柱精選。磁選柱給礦品位62%～63%，細篩篩角由57~58度放緩為50度左右。經調試運轉10天后給我們報結果，精礦品位≥66%，同時還有較大幅度增產，每個系統每個小班（8小時）原來產50多噸精礦，上磁選柱后，精礦產量增加20噸，增產幅度40%。
③ 弓礦鞍塔選礦廠
弓礦鞍塔選礦廠在工藝流程的最后一段上了三臺CXZ70新3型磁選柱。不僅使選廠的精礦品位穩定在65.5%～66%以上，而且由于磁選柱的尾礦品位僅為15%～16%，還埋伏著1~3個百分點的品位提高能力或者相當?shù)脑霎a(chǎn)能力，估計在20%以上。
2 某礦業公司承德二礦細篩下產物裕豐磁選柱精選小型試驗研究
2．1 細篩下產物的篩析和磁選

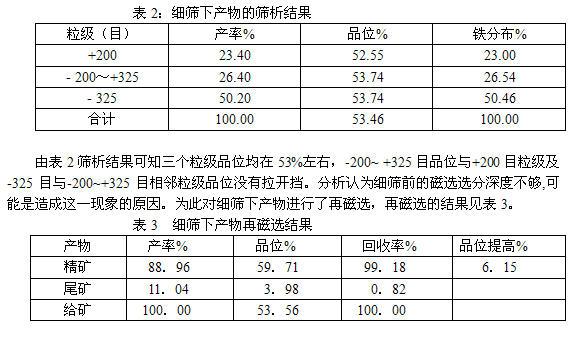

該礦選礦廠處理的礦石是低釩鈦磁鐵礦石，常規兩段磨礦，細篩下產物的鐵品位僅為53.46%，細篩下產物的篩析結果見表2 。
表3磁選結果為：入選品位53.56%，磁精品位59.71%，磁尾品位3.98%，說明前述分析是正確的，即細篩下產物中，礦泥較多、還含一些單體脈石。細粒級含礦泥多而中粗粒級含連生體和單體脈石多。這是因?yàn)橥彩酱胚x機磁場力較大，磁團聚強大，分散又不夠造成的。解決磁選分選深度不夠，一是加大吹散水，二是可能磁選機能力不足，加大磁選機的規格，也可以在細篩下再加一段磁選來解決。

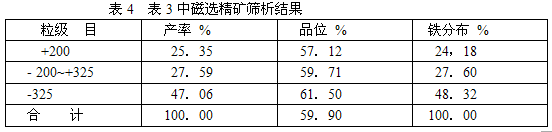

對表3中的磁選精礦進行篩析，篩析結果見表4。
表4與表2篩析結果比較，產率欄：表4比表2粗粒級產率增加，而細粒級產率減少。品位欄：表2品位各粒級均為53%左右，沒拉開擋，而表4中各粒級品位出現了正態分布，即粗粒級品位低，而細粒級品位高，符合一般規律。
2．2 細篩下產物的組合試驗數質量流程

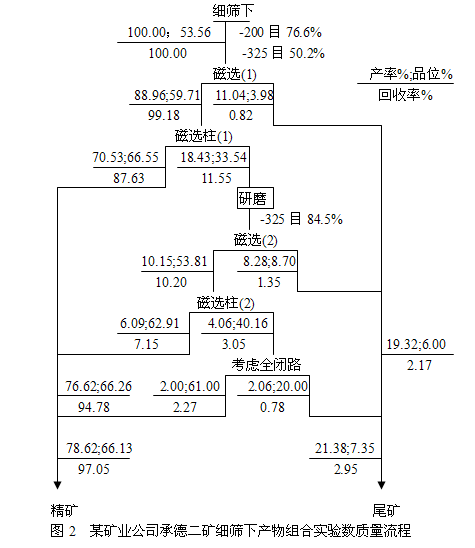

在上述實驗分析基礎上，進行了該細篩下產物的以裕豐磁選柱為主要精選設備的實驗室選礦實驗。實驗結果以匯總數質量流程示出，見圖2。
圖2中，磁選柱（1）的條件為:磁場強度H=10.2KA/m，上升水流速度V=4.8cm/s，磁場變換周期T=3s ；磁選柱（2）的條件為：H=11.9KA/m，V=3.3cm/s，T=3s。

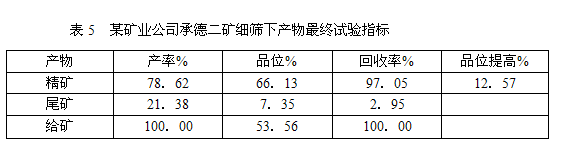

由細篩下產物匯總試驗數質量流程圖2可見，低品位的細篩下產物品位由53.56%經磁選提高59.71%，再經磁選柱(1)精選，提高至66.55%(品位提高幅度6.84%)，磁選柱(1)的尾礦(以連生體為主的中礦)經脫水烘干研磨至-325目84.5%，再經磁選品位由33.54%提高到53.81%，該段磁選的精礦，再經磁選柱精選，品位由53.81%提高到62.91%，磁選柱(2)的尾礦仍然是以連生體為主的中礦，品位較高，原因是經前段中礦的再磨不可能將所有的連生體均磨至單體解離，那么，未解離的連生體，磁選柱又將其分至磁選柱尾礦(中礦)中，對該段磁選柱的尾礦考慮全閉路再磨再選的指標：精礦品位61%，尾礦品位20%。最終試驗指標見表5。
該低品位釩鈦磁鐵礦的極限精礦品位約為67％，本試驗在中礦也全部閉路磨選情況下，其最終精礦品位選到66％以上，而尾礦品位僅為7.35％，鐵回收率搞到97.05％，應該說效果是相當不錯的。
3 朝陽某礦業公司極貧鐵礦石常規磁選加磁選柱精選選礦試驗研究
遼寧朝陽某礦業公司待處理的礦石是極貧磁鐵礦石，為了確定有無開發利用價值和確定選礦方案，選礦工藝流程，進行了常規磨礦和常規磁選加裕豐磁選柱精選的三個礦樣的選礦實驗,結果在原礦品位僅為11~14%情況下取得最終精礦品位65.28%~67.70%,精礦產率13.39%~18.15%,鐵回收率73.91%~84.05%的優異指標。

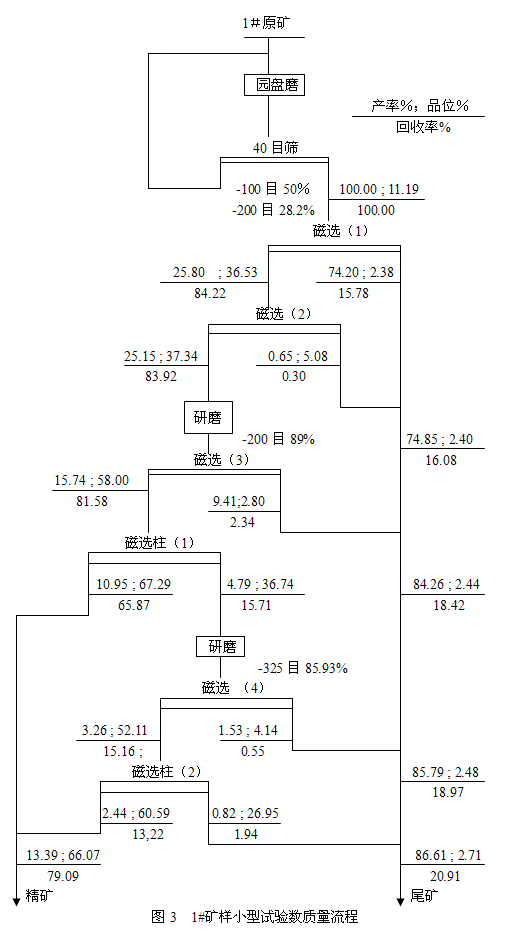

各礦樣的選礦試驗組合數質量流程見圖3，圖4和圖5。
三個礦樣磁選柱精選品位提高幅度百分點數分別為（67.29-58=）9.29、（68.18-63.
